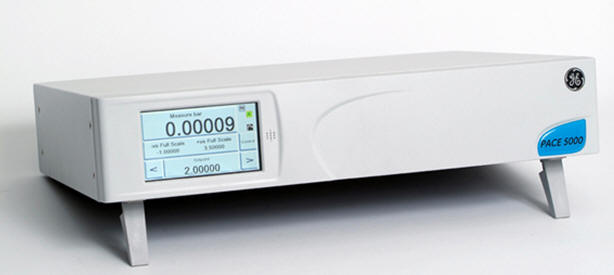

PACE5000模块化压力控制器/指示仪

重庆杰奇控制工程有限公司

PACE5000是德鲁克新一代模块化、高精度、高速气体压力控制器和指示仪，专为自动化生产和测试系统设计。

主要特性

l 操作简单

l 高速控制

l 通过模块化设计真正减少了停机和外检耽误的时间

l 提高了精度

l 提高了长期稳定性

l 控制稳定性优于 0.003% FS

l 高分辨率彩色显示屏幕

l 触摸屏操作

l 减少维护-更长的校准周期

l 高精度压力输出

l 最大量程可达 21 MPa，表压和绝压

l 节省成本

l 极小的零漂

l RS232 和 IEEE 接口为标准配置

l 可用于 482 mm (19 in) 的机架安装，也可以置于台面上使用

l 向下兼容现存的GE 控制器产品(Druck DPI520)

l 适用于Intecal和第三方的软件

l 负向校验作为标准配置

最新的控制和测量技术

PACE5000新型气体压力控制器将GE Sensing最新的控制和测量技术集合到一起，为用户的生产、测试和校准的压力控制提供了一种经济又卓越的解决方案。

PACE通过完全的数字控制来获得很高的控制稳定性和控制速率，而其数字特性的压力传感器通过使用最新一代的硅压阻传感器来保证其高质量，稳定性，更高的带宽和精度。

更准确和稳定

基于大家公认的高可靠性的德鲁克控制技术，新型的PACE5000压力控制器在精度、长期测量稳定性以及控制性能上都较之前

的型号进行了非常多的改进。因此，PACE5000是快速及准确压力控制的自动化过程的理想选择。

操作简单

触摸式高分辨率的1/4彩色显示屏使得PACE 5000的操作和读数都非常简单。通过一个简单的图标菜单或通过RS232或IEEE连接即可简单
完成各项复杂的功能。USB通讯接口使得控制器和电脑的连接，设置软件的使用，下载故障信息以提供技术支持都非常的简单。模块化的设计意味着相同或不同压力量程的压力模块的更换非常的简单，而且不存在当机时间。校准时只需将控制模块送检即可。

当前仪器状态

PACE5000的校准和维护的历史记录，包括仪器的配置都保存在仪器中。每次校准后，校准时间的记录都会进行更新，以保证仪器符合质量保障标准的要求。

多语言

PACE5000的默认显示语言是英文，但是欧洲的各种主要语言以及中文，俄文和日文都可以选择作为显示语言。

完善的软件

PACE5000可以和GE 德鲁克的Intecal软件配套使用，Intecal软件可以支持实验室以及现场的校验。使得压力校验的整个过程变得简单，并可以对压力传感器和变送器进行100%的完全自化的校验。Intecal软件具有完全的文档功能，可以将校验的数据直接导出并打印报告和校准证书。

技术指标

压力测量
标准压力量程	2.5, 7, 20, 35, 70, 100, 200, 350, 700kPa, 1, 2, 3.5, 7, 10, 13.5 和 21MPa 表压所有的表压量程均已包括负向校验为标准配置。绝压量程通过增加大气参考选件的叠加来实现
工作介质	干燥，无油的非腐蚀性的气体，气源压力应该比最大输出压力高10%，推荐使用干燥的空气或氮气
显示
前面板	¼inc 宽屏图形液晶显示，彩色触摸屏
刷新频率	每秒两次
显示数位	:± 9999999
压力单位	24个常用压力单位加上两个用户自定义单位Pa, hPa, kPa, MPa, kg/cm2, kg/m2, mmHg, cmHg, mHg, inHg, mmH2O, cmH2O, inH2O@ 4C, H2O@ 20C, H2O@ 60F, feetH20 (@ 4C, 20C, 60F), psi, lb/ft2, torr, atm, mbar & bar.
性能
标准精度	0.01% Rdg + 0.01% FS ，包含非线性，迟滞，重复性以及温度影响，表压量程的精度保证需要正常的清零操作，对于绝对压力，误差加上10Pa。
负压精度	与所选压力量程的正压部分的最大允许误差一致
长期稳定性	0.01% 读数/年
大气参考选件精度	10 Pa，包含非线性，迟滞，重复性以及 15℃ -45℃的温度影响，长期稳定性为10 Pa/年
控制稳定性	优于0.003% FS
气体消耗	所有的供气都用于系统压力控制，在测量模式下时没有气体消耗
通讯
通讯	RS232, IEEE-488, DPI520 模拟。以及将来的可扩展性
物理特性
重量	10.1 kg or 22 lbs
尺寸	440 mm x 2U x 320 mm (17.3 in x 2U x 12.6 in)
气路接口	G1/8内螺纹可选：G1/8外螺纹转多种规格内螺纹接头

订货信息

请注明以下各项（如果选中的话）

1. PACE5000主机

2. 控制模块

3. 软件选项

4. 附件

5. 电源线接口选择

6. 需要的支持和服务
