CS在线式紧凑型红外测温仪
CS紧凑型红外测温仪外形小巧、超快响应且功能完备的集成产品，适用于狭窄空间安装，擅长测量快速移动目标。
特 点
蓝色LED光环报警提示
独特的内置LED 电子瞄准提示
模拟电压和数字输出可调节
可选USB接口和功能强大软件
采用坚固镀硅镜头
无须冷却可耐环境温度75℃
短路保护和极性接反保护
宽电压范围（5～7,12～28）
技术参数
|
基本参数
防护等级 IP65 (NEMA-4)
环境温度
－20～75
℃
储存温度 -20～85
℃
相对湿度
10～95%
尺寸 M12×1，长87mm
重量
90
g
|
电参数
模拟输出 0～5V或0～10V（可调节）
1、10/100mV/℃
数字输出 USB或报警输出
电缆长度 1m（标准）、3m、15m
电源 5～7,12～28V DC
电流
15mA，9mA
|
测量参数
温度范围 -20～350℃(可调节)
波谱范围
8～14µm
光学分辨率 10：1
CF透镜可选 1.2mm@10mm
系统精度 ±1.5℃或±1.5%
重复精度 ±0.75℃或±0.75%
温度分辨率 0.2℃
响应时间 30ms～999ms
（90%），可调节
发射率/透射率 0.100～1.000（
输入0～5V或软件调节）
信号处理 平均值、
峰值保
持、谷值保持
接口
USB接口、专用软件
|

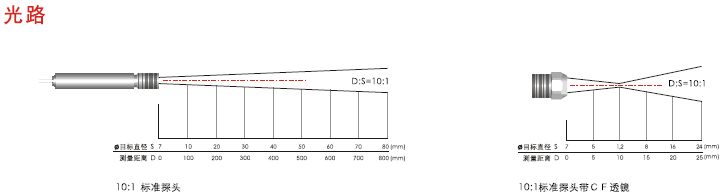

光路图
CSM 微小型红外测温仪
CSM微小型红外测温仪传感探头和信号处理电路分离设计，适用于狭窄空间安装，超微外形探头可耐高温。
特 点
采用坚固镀硅镜头
可耐环境温度120℃无须冷却
10:1光学分辨率，配CF透镜最小测1.2mm
电缆内嵌信号处理电路
可调节的模拟输出：0~10V或0~5V
技术参数
|
基本参数
防护等级 IP65 (NEMA-4)
环境温度
－20～120
℃
储存温度 -20～85
℃
相对湿度
10～95%
尺寸 M12×1，长28mm
重量
40
g（探头）
30
g（电路）
|
电参数
模拟输出 0～5V或0～10V（可调节）
1、10/100mV/℃
数字输出 USB或报警输出
（70mA/24V）
电缆长度 1m（标准）、3m、15m
信号处理单元尺寸 70mm（长）
12mm（直径）
电源 5～28V DC
电流
9mA
|
测量参数
温度范围 -20～350℃(可调节)
波谱范围
8～14µm
光学分辨率 10：1
CF透镜可选 1.2mm@10mm
系统精度 ±1.5℃或±1.5%
重复精度 ±0.5℃或±0.5%
温度分辨率 0.2℃
响应时间 30ms～999ms
（90%），可调节
发射率/透射率 0.100～1.000（输
入0～5V或软件调节）
信号处理 平均值、
峰值保
持、谷值保持
接口
USB接口、专用软件
|
光路图（见CS）

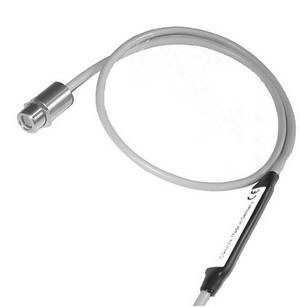

CSM 2W 两线制红外测温仪
CSM 2W 两线制红外测温仪传感探头和信号处理电路分离设计，采用两线制电流输出，超微外形探头可耐高温。
特 点
两线制
采用坚固镀硅镜头
无须冷却可耐环境温度120℃
电缆内嵌信号处理电路
技术参数
|
基本参数
防护等级 IP65 (NEMA-4)
环境温度
－20～120
℃
储存温度 -20～85
℃
相对湿度
10～95%
尺寸 M12×1，长28mm
重量
42
g
|
电参数
模拟输出 4～20mA
回路最大负载 1000Ω
报警输出 0～30V/500mA（常开）
数字输出 USB（选件）
电缆长度 1m（标准）、3m、15m
信号处理单元尺寸 70mm（长）
12mm（直径）
电源 5～28V DC
|
测量参数
温度范围 -30～900℃(可调节)
波谱范围
8～14µm
光学分辨率 15：1
CF透镜可选 0.8mm@10mm
系统精度 ±1.5℃或±1.0%
重复精度 ±0.75℃或±0.75%
温度分辨率 0.2℃
响应时间 150ms，可调节
发射率/透射率 0.100～1.000
（软件调节）
信号处理 平均值、
峰值保
持、谷值保持
|

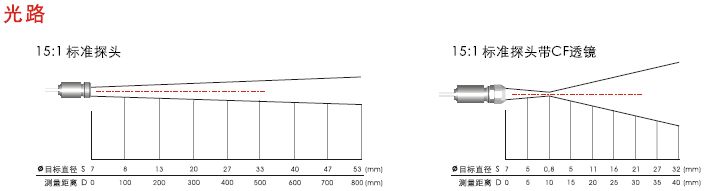

光路图
