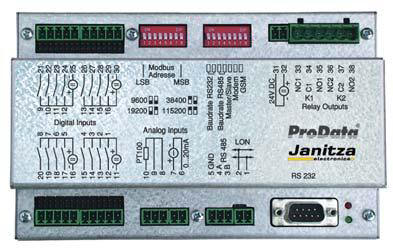

概述

模拟输入：

l         1个模拟输入是可编程的，范围是0（4）-20mA或-20/20mA。

l         1个温度传感器输入：Pt100，Pt200，Pt500或PT1000。

    这些测量值可由Modbus或LON总线读出。

继电器输出：

l         2个内部继电器输出（转换器）

l         31个分散的继电器输出（可选项）

继电器输出可被用作阀值或报警接解器和每年的开关时钟。在Modbus的主要模式下，该设备能够管理31个分散的输出。

数字输入

16个数字数字，可被用作：

l      对每个输入的总脉冲计数器，最大频率50Hz,64位计数器

l      脉冲计数器：自动复位，1秒－12小时可调计数时间间隔；或用于外部同步，并自动存储上次复位时的计数状态。

l      对每一个输入的接通和断开时间进行识别，例如工作时间计数器，服务间隔等，最小分辨率为1s，最大时间＞100年。

l      接通和切断次数的监视。

l      对每一输入的频率测量，用于流量表功率等监视。

上面提到的值可由Modbus读取。通过LON总线，可以获取总脉冲计数器的32位的计数读数。通过跳线，数字输入（4X4）可被设定为脉冲（SO接口）或信息输入。

数据存储

以可编程时间间隔（1秒.....12小时），模拟测量值可以平均值、最小值和最大值的方式进行存储。在可编程时间间隔中（1秒.....12小时），总计数器和上次存储计数器显示值之间的差别被产生和存储。输入状态的改变可以以1秒间隔存储在内存中，并带有时间和日期属性。各种内部事件可被存储（例如电源故障和恢复）。报警信号或超过可编程极限值可被存储（带有日期和时间）。所有存储量和事件均被存储在一个循环缓存器内。该缓存器容量为430kB，足够所有的数字计数器存储三个月（以15分钟为间隔）。

比较器

ProData拥有128个可编程的比较器，这些比较器可以用来将输入值与最大门限值和最小门限值比较，以确定输入值是在两个门限定义的窗口内或窗口外。通过逻辑连接（与，或，非），比较结果可与另一个比较器连接起来。依据这一结果可采用多种操作。接通和切断的延时可分别进行编程。每一个测量或寄存器内容都可用于比较器输入量。在Modbus的主站模式下，从站设备的测量值或寄存器也可被读取，被用作输入量。
