概述 UMG510是一种带有4个电压和电流测量输入的电气测量设备，在40-70HZ电网中获取电流和电压的有效值，并将其数字化。内部的微处理器（DSP）将对采样值进行计算进而得到电气参数的大小。对三相系统的测量而言，相关电压可定义为对地电压或线间电压。UMG510使用这种电压来为谐波测量、瞬态记录、事件记录和电压波动仪提供电压。此外为了对电流事件进行测量可以使用一个额定电流。第四个电流电压输入是一个独立的测量系统，按规定它测量中性线或PE线中的电流以及与PE之间可能存在的电位。
应用领域 ● 根据EN50160规范进行电能质量分析 ● 根据EN61000-2-4对电网参数进行监测 ● 关于电能质量的分析 ● 电能质量的在线不间断监测
特点 ● 自动适应电力系统的频率从15Hz ... 75Hz ● 测量窗口为200ms,即10或12个周波（ 50/60 Hz ） ● 连续采样和计算 相电压的真有效值 中性点和三相不平衡 线电压的真有效值 频率 每项输入的电流真有效值，三相电流累计，三相电流＋中性线电流累计
功率（有功，无功，视在，功率因数，畸变功率） 有功能量（消耗/输送）主和辅助输入 无功能量（感性/容性），主和辅助输入 谐波电流和电压到50次 间谐波电流和电压到50次 电流电压的THD（总谐波畸变率） 闪变短时和长时 波纹控制信号等级 测量和记录任意测量值的最大/最小/平均值，时间间隔可编程

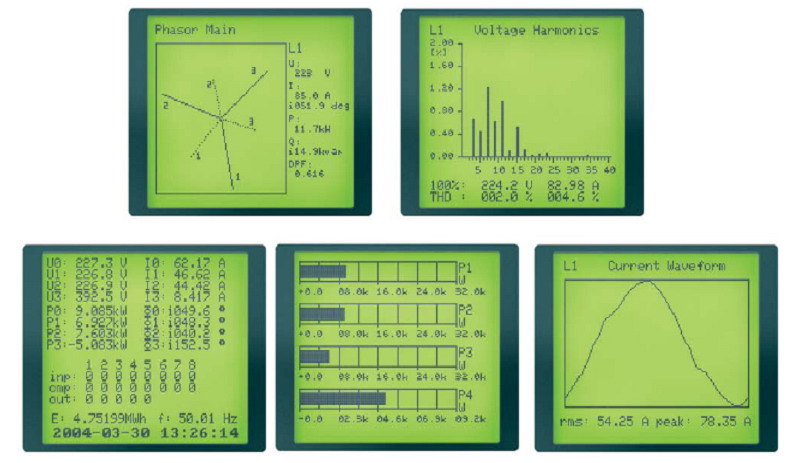

测量和统计记录值（以柱状图表示）

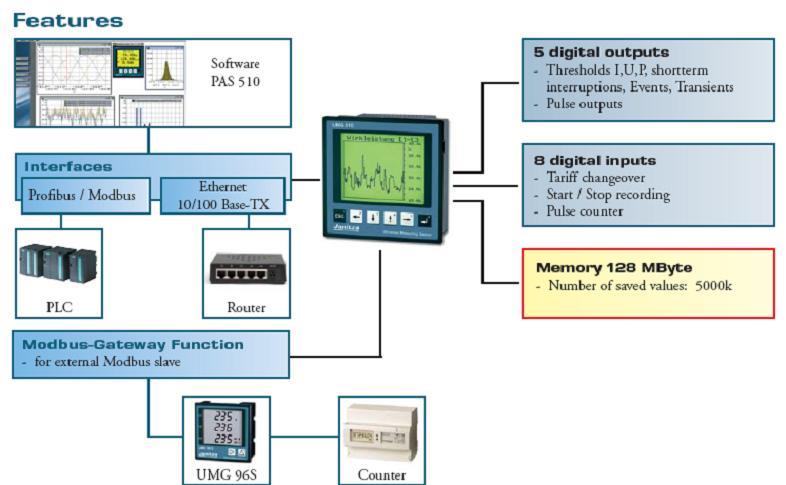

根据电能质量标准检测电压的骤升骤降 检测电压中断 检测至少半个周波的电流涌流 检测瞬变事件 电能测量（有功和无功，消耗和输送） 嵌入式网络服务器 RS485和以太网接口 支持Profibus DP V0, Modbus RTU, Modbus TCP, Modbus Gatewa通讯协议
|
|
